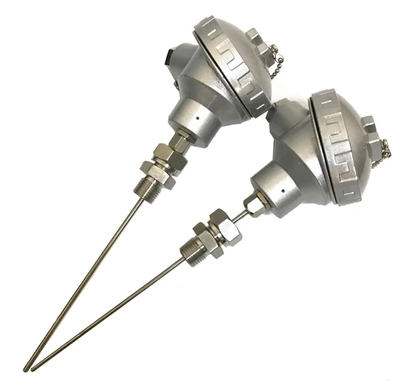

| 铠装铂电阻是将铂电阻元件（陶瓷元件、薄膜元件）连接在铠装引线上，再装上保护管把元件保护起来，形成一种不可拆卸的温度传感器，它与装配式铂电阻相比，且有直径小，可弯曲，热惰性小，抗震性好，使用寿命长，稳定性好等优点。铠装铂电阻与普通铂电阻一样，测量温度范围为-200～500℃，只要用普通铜导线和显示仪表连接起来即可，由于它电输出性能良好，所以能为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号。铠装铂电阻的热电技术性能与普通铂电阻基本相同，分度值与允差亦都符合IEC准。
主要技术指标 :
1.铠装热电阻测量范围及允差
|
型号
|
分度号
|
测量范围(℃)
|
精度等级
|
允许偏差△t(℃)
|
|
WZPK
|
Pt100
|
-200～500
|
A级
|
±（0.15+0.002│t│）
|
|
B级
|
±（0.30+0.005│t│）
|
2.绝缘电阻
热电阻常温绝缘电阻的试验电压为直流10～100v，环境温度在-35～85℃范围内，相对湿度应不大于80%，铂热电阻的常温绝缘电阻值应不小于100 MΩ。
3.公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，公称压力不仅与保护管材质、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的种类、密度、流速有关。
4.电气接口：M20×1.5，或按用户要求。
三.型号命名
|
型 号
|
规格代码
|
说 明
|
|
SB-
|
|
|
|
WZPK
|
|
铠装铂电阻
|
|
芯数
|
/
|
单支（无代码）
|
|
2
|
双支
|
|
3
|
3点
|
|
4
|
4点
|
|
5
|
5点
|
|
6
|
6点
|
|
安装固定形式
|
1
|
无固定装置式
|
|
2
|
固定卡套螺纹
|
|
3
|
可动卡套螺纹
|
|
4
|
固定卡套法兰
|
|
5
|
可动卡套法兰
|
|
6
|
加强管固定螺纹
|
|
7
|
加强管固定法兰
|
|
接线盒形式
|
0
|
无接线盒
|
|
3
|
防水式
|
|
3D
|
多点防水式
|
|
4
|
隔爆式（dⅡBT4）
|
|
4D
|
多点隔爆式（dⅡBT4）
|
|
6
|
插座式
|
|
7
|
带连接导线
|
|
8
|
小接线盒式
|
|
铠装外径
|
3
|
φ3外径
|
|
4
|
φ4外径
|
|
5
|
φ5外径
|
|
6
|
φ6外径
|
|
8
|
φ8外径
|
|
附加
|
-TH
|
带套管（详见附录3）
|
|
|
|
|
|
|
|
|
|
四.安装固定形式（单位：mm）
1.卡套螺纹接头
|
铠装热电偶外径d
|
φ8
|
φ6
|
φ5
|
φ4
|
φ4
|
φ3
|
φ2
|
|
固定装置代号和尺寸
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
2) 卡套法兰
|
铠装热电偶外径d
|
φ8
|
φ6
|
φ5
|
φ4
|
φ4
|
φ3
|
φ2
|
|
固定装置代号和尺寸
|
|
D
|
φ60
|
φ50
|
|
D0
|
φ42
|
φ36
|
|
D1
|
φ24
|
φ20
|
|
S
|
22
|
19
|
3.防水式铠装铂电阻
|
型号
|
分度号
|
测温范围(℃)
|
热响应时间τ0.5(s)
|
保护管材质
|
精度等级
|
安装固定装置
|
|
WZPK-136
WZPK2-136
|
Pt100
|
-200～500
|
≤12
|
1Cr18Ni9Ti
|
A级或B级
|
无固定装置
|
|
WZPK-236
WZPK2-236
|
固定卡套螺纹
|
|
WZPK-336
WZPK2-336
|
可动卡套螺纹
|
|
WZPK-436
WZPK2-436
|
固定卡套法兰
|
|
WZPK-536
WZPK2-536
|
可动卡套法兰
|
|
