磁性液位计安装在槽罐外侧的延伸管上，桶槽内部的液位可以通过磁翻板的色片指示器显示出来。它是根据液体的浮力原理与电磁现象研究开发的一种成熟的液位测控产品。同时，旁通管外侧可以加装液位变送器或磁性开关，达到远传液位显示及液位控制的目的。广泛应用于化工、印染、水处理、环保、造纸等行业。
磁性液位计工作原理：
现场显示：液体在储液桶和旁通管内的液面高度是一样的，当储液桶内的液面上升或下降时，旁通管内的磁性浮球会跟随着上升或下降，带动旁通管外的磁性色片翻转，色片由白色翻转为红色，作为液位现场显示。
液位控制：当液位到达设定高度时，安装在相应位置的磁性开关动作，输出一个开关信号，若是保持型磁性开关，则此开关信号一直保持断开或闭合信号，直到液位回复。
液位变送：旁通管外加装液位变送器，随着磁性浮球移动，输出4-20mA信号，实现远程监测和控制。
产品特点：
成熟技术，结构简单，可靠耐用；
现场显示不受电源影响，停电也可正常工作；
侧装法兰为活动型，现场安装容易对接；
加装液位变送器和磁性开关时，无须停机，即可随时安装；
可以选配多种形式的显示和控制配件，实现更多实用功能。
磁性液位计技术参数：
本 体管：φ57×2.5t；
侧装法兰：DN25  DN20
材    质：SUS304、SUS316、PP；
工作温度：介质冰点～80℃,(PP)
 工作压力：≤6.3MPa（SUS）；
液位变送器：输出4～20mA；
磁性开关：≤0.5A，触点容量：50W
磁性液位计只有现场显示，标准配置包括：本体管、内部浮球、上端管冒、下端法兰带排泄球阀、侧装法兰、色片显示面板。若侧装两个法兰中心距为1000mm（即C-L距离=1000），则产品型号为：UHZ/C-1000
LBK系列磁性开关有标准型和保持型两种。
远传变送器的型号为：UHZ/C-B
磁翻板液位计的安装形式一般为侧装，也有顶装式。

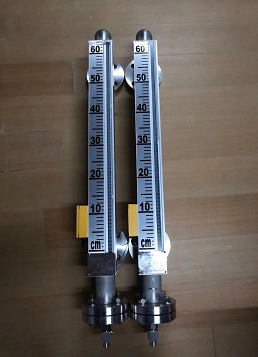

磁性液位计实物（图一）
