SBWZ-2480一体化温度变送器是利用铂电阻的阻值随温度变化而变化，且呈一定函数关系的特性来测量被测介质的温度。变送器模块采用高精度的、热电阻作为检测元件，用高稳定性电路进行信号处理，实现温度连续测量，输出工业控制标准4-20mA电流信号，同时可以实现显示，远传等功能。SBWZ-2480一体化温度变送器测温部分采用全不锈钢一体化加工技术，接线盒选用隔爆铝壳，产品具有抗震能力强、热响应快等特点；导线采用专用屏蔽导线，使用温度范围宽，产品安装方便，适用于温度测量的各种自动化控制系统中。
产品特点
1、耐震性能良好
2、强度高、耐高压
3、一体化结构，接线盒内安装了放大和线性化处理的变送器模块
4、带显示可选
5、安装便捷，能长期有效工作
6、热响应快
7、多种安装方式
8、各种输出信号可按用户要求定制
性能参数 | 量程范围 | -50℃～400℃ | | 供电电源 | 24VDC | | 输出信号 | 4～20mA输出 | | 精度 | 0.25级 0.5级 | | 敏感元件 | Pt100 K PT1000 | | 绝缘强度 | 100MΩ/250VDC | | 长期稳定性 | ≤0.2%FS/年 | | 热响应时间 | ≤30s | | 温度漂移 | ±0.2%FS/℃ | | 置入直径 | Φ6 ∅8 ∅12 ∅16 ∅20 | | 防爆等级 | 本安防爆ExiaⅡCT1-CT6 | | 外壳防护 | IP65 | | 电气连接 | 一体化结构不锈钢护套，特殊可定制。 | 工作环境
| （1）环境温度：-40～85℃ | | （2）相对湿度：0～95％RH | | （3）机械振动：f≤55HZ，振幅＜0.15mm | | （4）消耗功率：＜0.5W |
适用范围
SBWZ-2480一体化温度变送器设备配套、石油、化工、电力、轻纺、环保等领域中对水或油的温度测量；泵及压缩机、天然气管网等自动化温度测控系统。

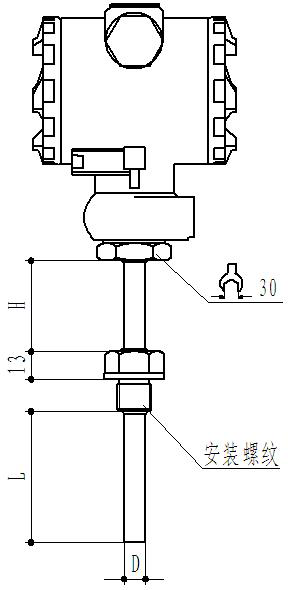

外形结构及接线方式 | 尺寸图（单位：mm） | 接线方式 |  |
二线制电流
三线制电压 | | 注：L为插入深度；D为温包直径，常规为φ12；H为散热长度，一般为150mm；特殊可定制。 |
订购指南
| 产品名称 | | SBWZ-2480一体化温度变送器 | | | | 量程范围 | | 0℃～200℃ （根据客户要求直接填写） | | | | 电源 | | V1:24V DC 、V2:12V DC | | | | 输出信号 | | B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | | | | 电气连接 | | J1：2088壳体、J2：2088壳体带显示 | | | | 附加信息 | | 安装方式：A1：螺纹型、A2：法兰型、 | | 安装尺寸：C1：M20×1.5、C2：DN25、 客户可定制尺寸 | | 杆径：D1:6mm、D2:8mm、D3:10mm、D4:16mm | | 插入深度：L30:30mm、L50:50mm、L75:75mm、L100:100mm、L150:150mm | | P1：0.5%FS、P2：0.25%FS | | SBWZ-2480 | 0～200℃ | V1 | B1 | A | A1C1D2L50P1 选型举例：SBWZ-248 0-0～200℃ -V1-B1-J2-A1-C1-D2-L50-P1 |
可根据客户要求定制
▲选型说明
表示型号为SBWZ-2480、量程为0～200℃、供电电源24V、输出信号4～20mA、电气连接为2088壳体带显示、安装方式为螺纹型、安装尺寸大小为M20×1.5、杆径大小为8mm、插入深度为50mm，精度为0.5级。
▲订购提示
⑴ 插入深度为含螺纹长度。
⑵ 带显示分为数码管显示和液晶显示两种，请在订单中说明。
⑶ 若对产品外形和性能参数有特殊要求，本公司可提供定制。
|
